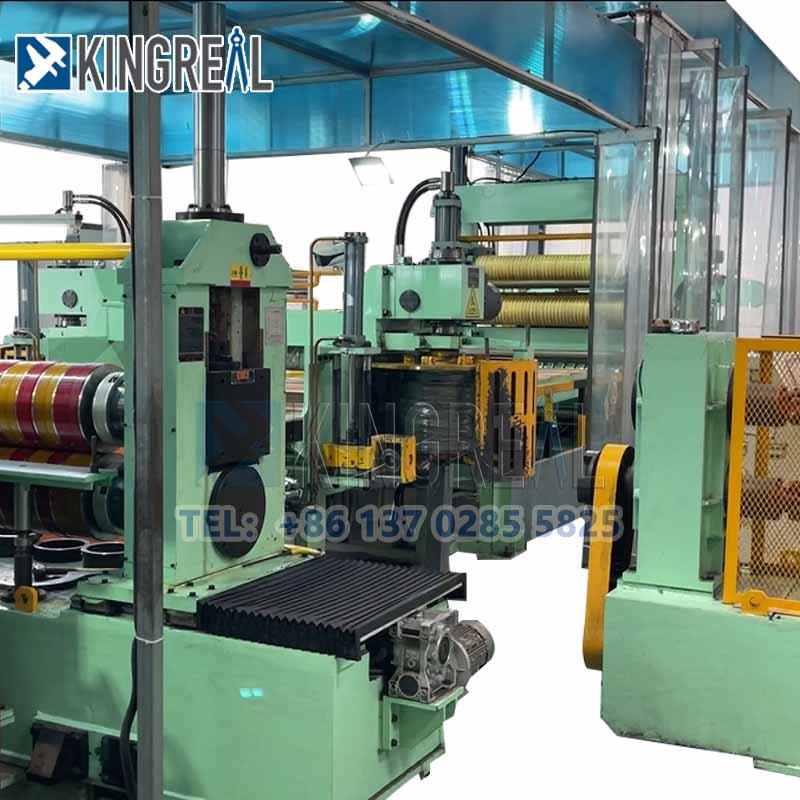

Mesin Pemotong Kumparan Kepala Slitter Ganda 1300MM adalah salah satu produk paling khas dari KINGREAL. Desain kepala slitter ganda cocok untuk kumparan 0,3-3MM untuk mencapai efisiensi produksi kecepatan tinggi 220M/Menit. Saat ini dijual ke Turki, Rusia, Arab Saudi dan negara-negara lain.
Mesin Pemotong Kumparan Kepala Slitter Ganda KINGREAL 1300MM dirancang untuk pemotongan presisi pada aluminium, baja galvanis, canai panas, canai dingin, dan banyak kumparan logam umum lainnya untuk memenuhi berbagai kebutuhan pemotongan pelanggan, termasuk kecepatan pemotongan, kuantitas dan kualitas.
Desain dudukan pisau ganda mampu mewujudkan pemotongan kumparan dengan ukuran berbeda di lini produksi yang sama, yang sangat meningkatkan efisiensi produksi dengan mengganti dudukan pisau, dan telah disukai banyak pelanggan.
Selain desain dudukan pisau ganda, mesin penggorok lembaran baja KINGREAL juga dirancang bagi pelanggan untuk melindungi penutup mesin, meningkatkan keselamatan produksi dalam proses penggorengan, sejalan dengan kebutuhan produksi pelanggan. Sekarang berhasil dijalankan di pabrik pelanggan Arab Saudi.

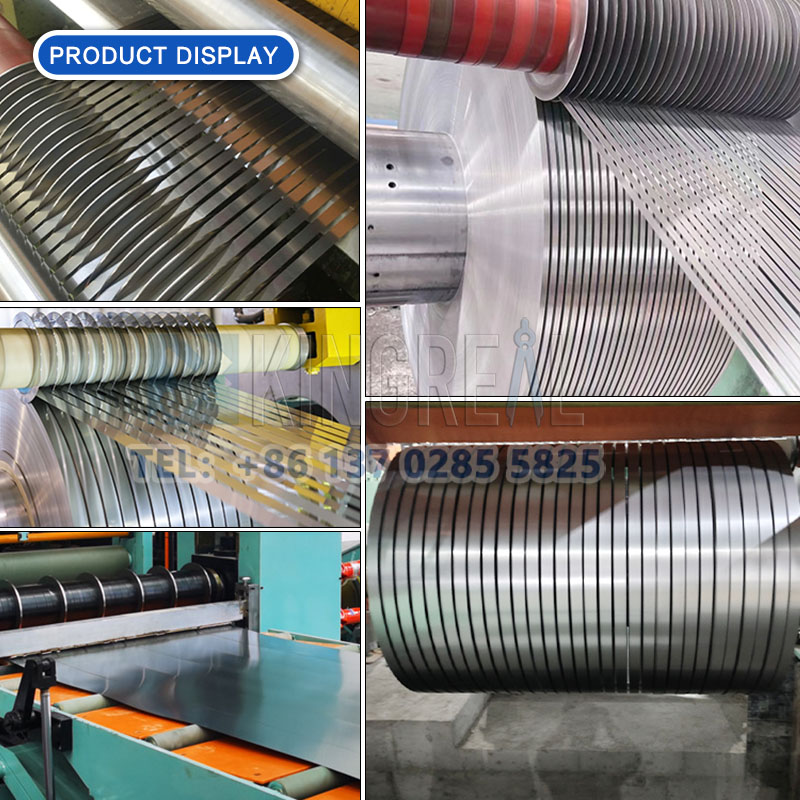

1. Kumparan Berkecepatan Tinggi Dipotong Menjadi Garis Panjang
2. Mesin Pemotong Baja Strip Sempit
Memuat Kumparan - Decoiler Hidraulik - Pelurus Presisi Tinggi - Jembatan Lingkaran - Mesin Pemotong - Tepi Limbah Bergulir - Jembatan Lingkaran - Ketegangan - Mesin Penggulung
|
TIDAK |
Komponen |
Kuantitas |
|
1 |
Memuat Keranjang |
1 Set |
|
2 |
Decoiler Kantilever Hidraulik |
1 Set |
|
3 |
Pelurus Lima Rol |
1 Set |
|
4 |
Jembatan Lingkaran |
2 Set |
|
5 |
Mesin Pemotong |
2 Set |
|
6 |
Penggulungan Kembali Bahan Limbah |
1 Set |
|
7 |
Pemutaran Ulang Hidraulik |
1 Set |
|
8 |
Sistem Hidraulik |
1 Set |
|
9 |
Sistem Kontrol Elektronik |
1 Set |
|
10 |
Perisai Pelindung Bagian yang Disesuaikan |
1 Set |
|
Parameter Bahan Baku |
|
|
Bahan Kumparan |
Aluminium, Baja, Baja Galvanis, dll |
|
Ketebalan Kumparan |
0,3-3 MM |
|
Lebar Kumparan |
500-12500MM |
|
Koil Wight |
15 Ton |
|
Parameter Produk Jadi |
|
|
Toleransi lebar |
≤±0,05 mm |
|
Kelurusan menggorok |
≤1mm/2000mm |
|
Pemangkasan limbah |
≥2mm |
|
Parameter Mesin Pemotong |
|
|
Kecepatan Kerja |
100-180M/Menit |
|
Sumber daya |
380V/50HZ |
|
Kapasitas terpasang |
sekitar 280KW |

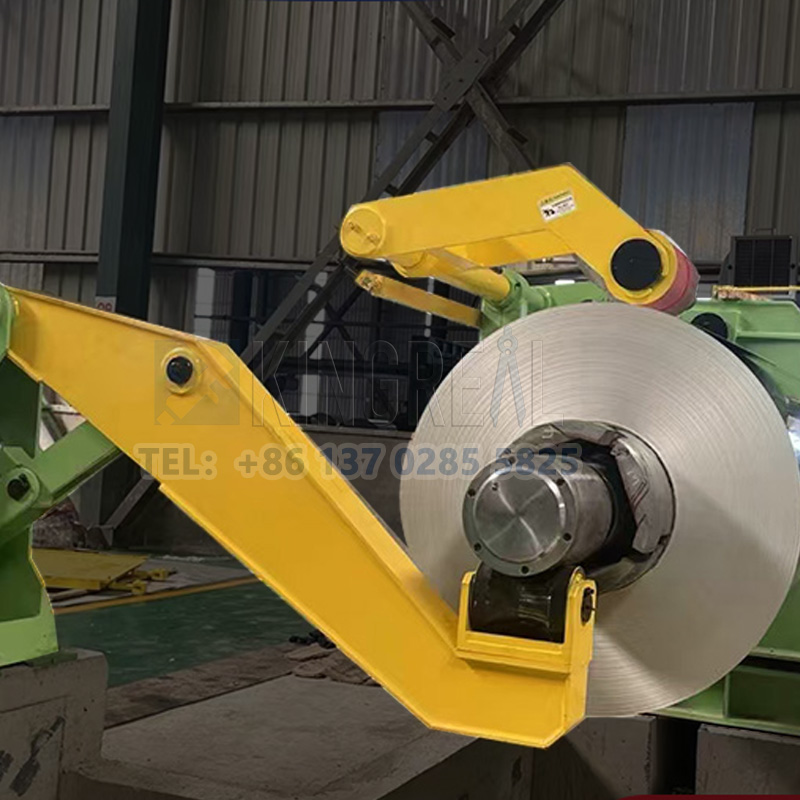

① Decoiler Kantilever Hidraulik
Fungsi utama decoiler kantilever hidrolik adalah untuk membawa dan memutar jaring sehingga perlahan-lahan terlepas untuk langkah proses berikutnya. Jenis decoiler ini biasanya terdiri dari reel, stand, drive train, dll., dan merupakan tipe kantilever bantalan tunggal. Gulungan biasanya terdiri dari poros penopang, perosotan baji, dan pelat busur yang bersarang di perosotan baji, yang mengembang dan mengencangkan gulungan di bawah aksi baji miring untuk menampung gulungan dengan ukuran berbeda.
Dekoiler kantilever hidraulik sangat penting dalam peralatan mesin penggorok logam berkecepatan tinggi, karena dapat digerakkan dengan motor untuk mencapai perputaran gulungan, sehingga menjaga strip di bawah tegangan pasca untuk pelepasan bagian atas di bawah sistem penggerak.

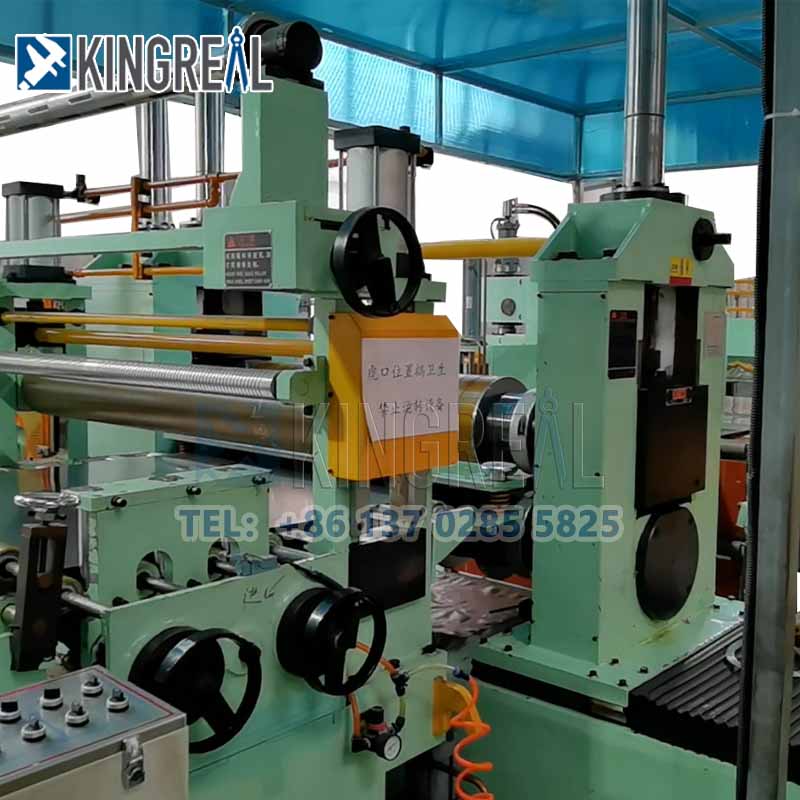

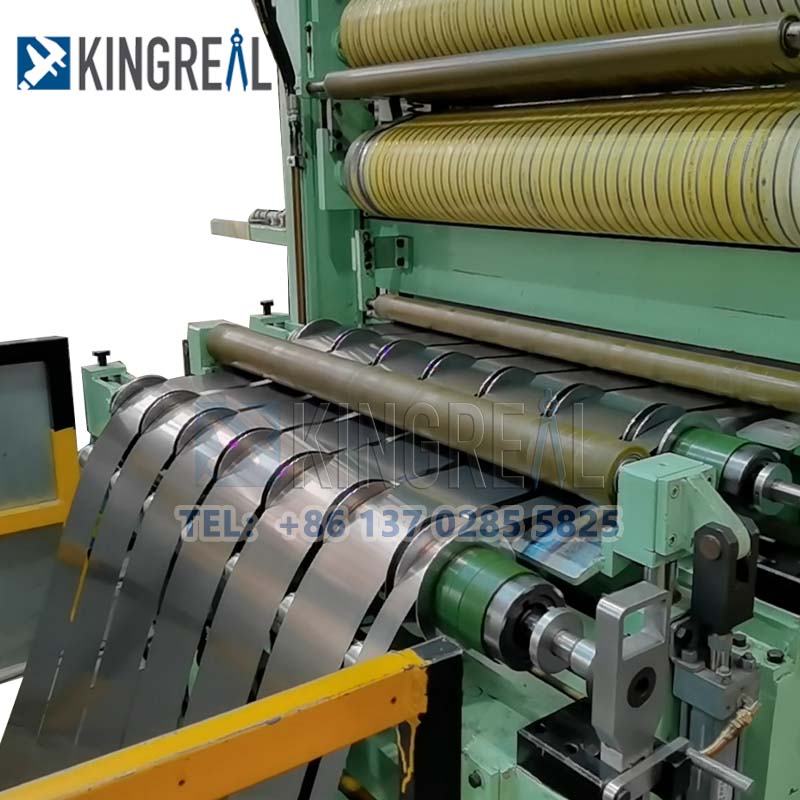

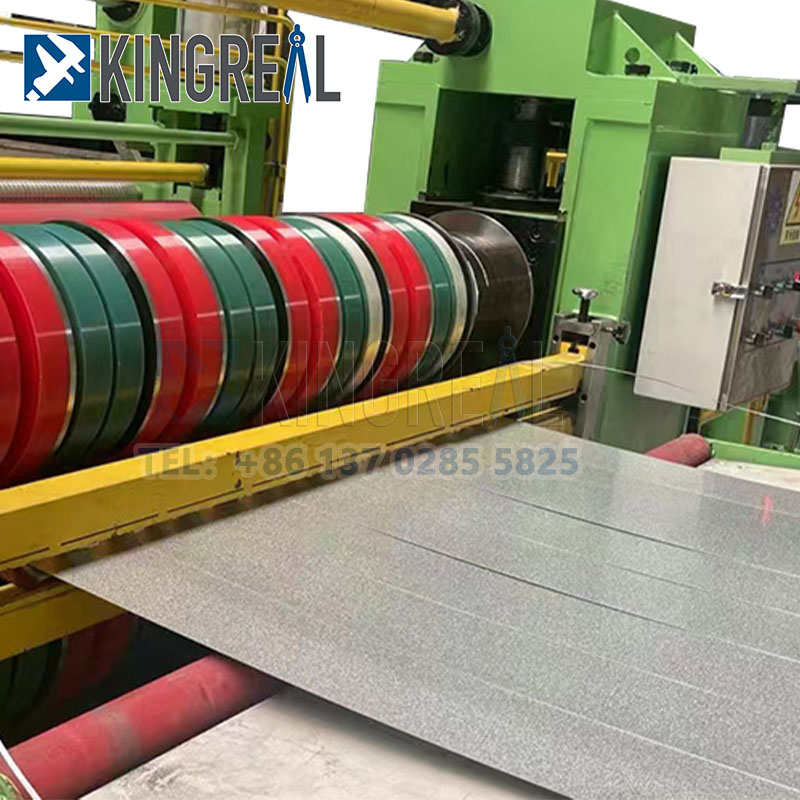

① Mesin Pemotong Kepala Slitter Ganda
A. Rangka bodi utama: baja bagian, pelat baja, dilas bersama, dianil untuk menghilangkan tegangan dan kemudian memproses permukaan referensi.
B. Menekan sepasang rol: rol atas dapat disinkronkan dengan bahan tekanan pengangkat silinder, untuk memastikan stabilitas pelat ke dalam poros pisau, gerakan uap rol atas.
C. Bahan poros pisau: 42CrMo, spesifikasi 200mm×1300mm, dengan alur pasak, melalui pemesinan kasar, perlakuan temper, perlakuan frekuensi menengah, penggilingan, pelapisan krom keras, penggilingan ulang, dan 8 proses lainnya;

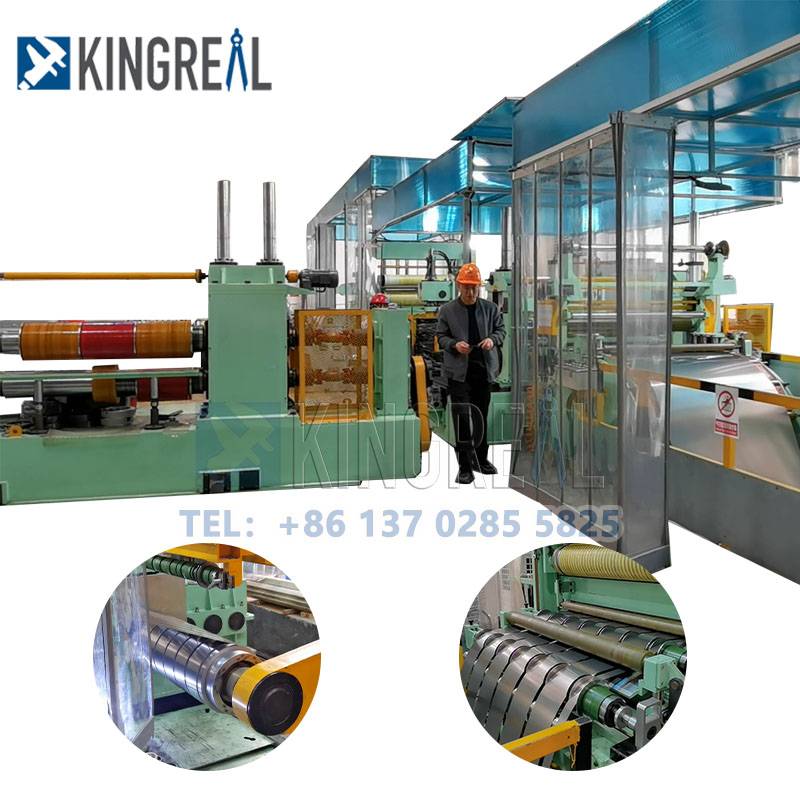

① Perisai Pelindung:
Penutup mesin pelindung pada mesin penggorok logam memiliki peran dan karakteristik sebagai berikut:
Perlindungan peralatan: penutup pelindung mesin dapat mengisolasi mesin dari kontak langsung dengan lingkungan sekitar, mencegah debu, noda air, oli, serpihan, dan polutan lainnya memasuki bagian dalam mesin, sehingga dapat meningkatkan masa pakai mesin.
Keselamatan pengoperasian: penutup pelindung mesin menjamin keselamatan operator dan staf di sekitarnya, mencegah personel dari kontak langsung dengan bagian yang bergerak berkecepatan tinggi, konduktor bermuatan listrik atau bagian berbahaya lainnya, dan menghindari kecelakaan.
▶ 1. Solusi peralatan pemrosesan koil yang lengkap;
▶ 2. Tim teknis profesional
-Program desain pra-penjualan; -Manufaktur profesional selama penjualan; -Layanan instalasi purna jual;
▶ 3. Kasus proyek yang melimpah
Kami telah berhasil menjual mesin slitting kami ke Turki, Arab Saudi, India dan Rusia.
