Deskripsi Produk

Tampilan Video:

Garis Potong Memanjang - Produksi Kecepatan Tinggi Geser Terbang

KINGREAL STEEL SLITTER adalah produsen dan produsen khusus di bidang jalur potong-ke-panjang dan berkomitmen untuk memberikan solusi optimal kepada pelanggannya.

Tergantung pada kapasitas pemotongan logam yang dibutuhkan pelanggan, jenis bahan baku yang akan diproses, dan kebutuhan produksi pabrik.

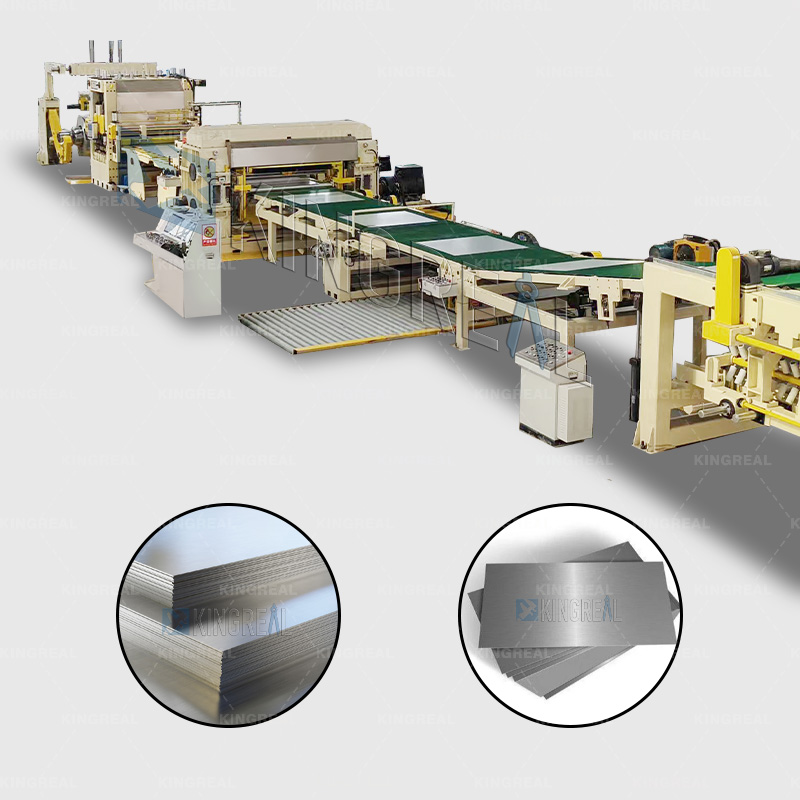

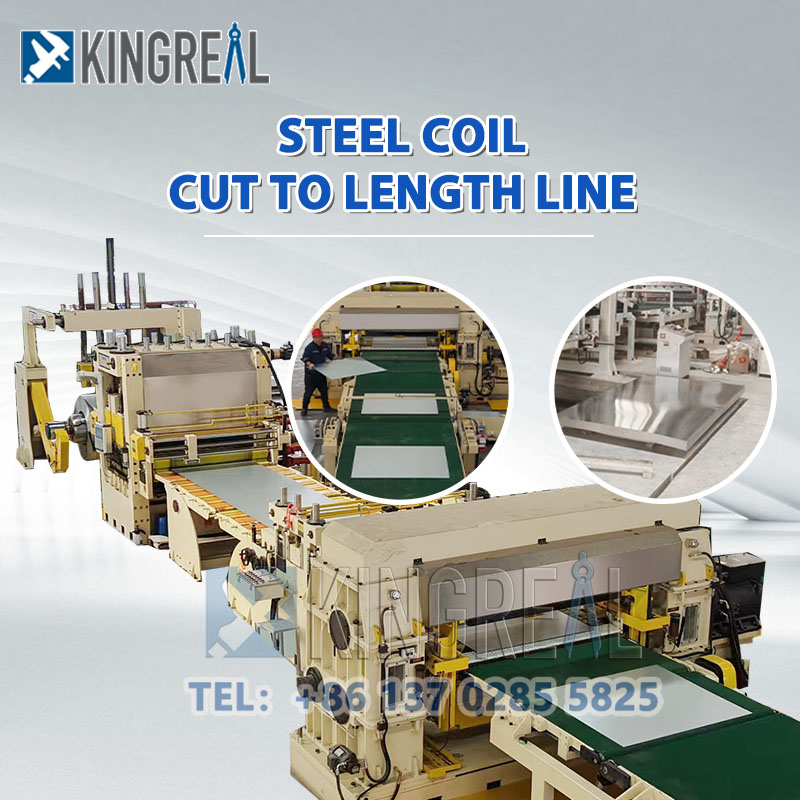

Mesin Potong Panjang dengan fly shear adalah mesin industri untuk memotong strip logam kontinu menjadi pelat atau lembaran dengan panjang tertentu. Desain KINGREAL dalam Fly Shearing

mewujudkan pemotongan strip logam secara otomatis dan presisi secara terus menerus tanpa henti selama pergerakan kecepatan tinggi, yang kecepatannya dapat mencapai 80M/Menit. Hal ini terutama digunakan dalam baja,

aluminium, tembaga dan industri pengolahan logam lainnya, dan banyak digunakan dalam otomotif, peralatan rumah tangga, konstruksi dan bidang lainnya.

cut to length machine

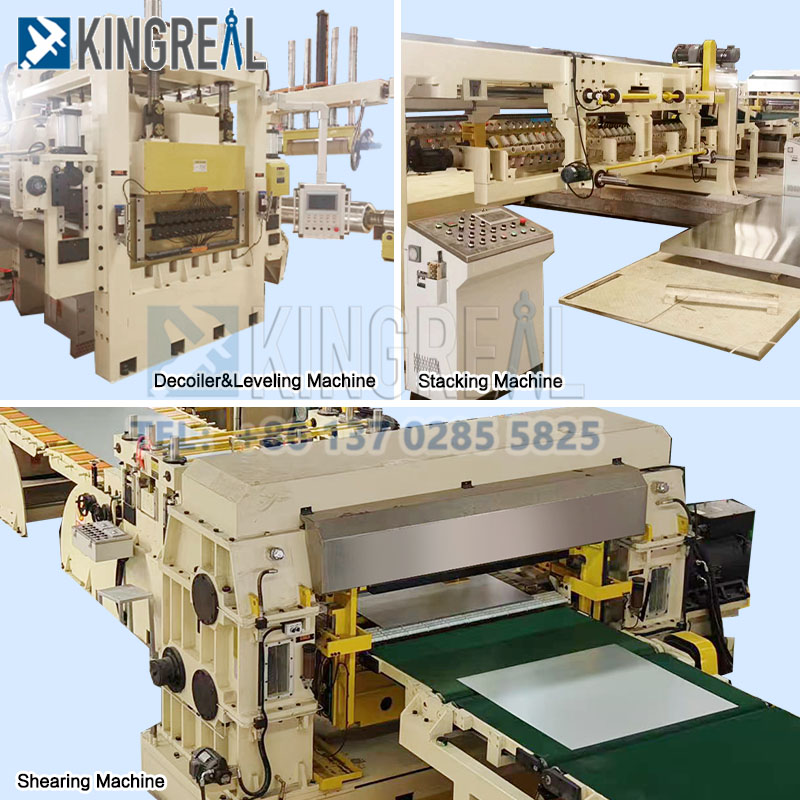

Saat jalur produksi berfungsi, decoiler berada dalam status feeding. Setelah bahan lembaran memasuki mesin perataan presisi tinggi 6 lapisan 21 rol untuk perataan, bahan tersebut memasuki Pengukur Panjang NC dengan looper yang dikontrol mata listrik dan mekanisme lateral. Pengukur Panjang NC menetapkan ukuran lalu memasukkan material ke langkah berikutnya Putar Mesin Pemotong; ketika pemberian makan NC mencapai ukuran yang ditentukan. Mesin geser memotong bahan lembaran, dan bahan lembaran yang dipotong ditumpuk dengan rapi oleh alat pengangkut ke dalam Mesin Penumpukan Produk dan platform pengangkat lembaran baja penumpukan dapat secara otomatis berkurang seiring dengan bertambahnya tinggi lembaran baja; Ketika nilai pelat yang ditetapkan tercapai, jalur produksi akan otomatis berhenti. Pada saat ini, platform pengangkat akan diturunkan dengan kontrol manual, troli pelepasan akan dikeluarkan, dan troli pelepasan lainnya akan didorong masuk pada saat yang sama, yang akan memasuki siklus kerja berikutnya.

Komponen Lini Produk CTL

Tabel Bahan Baku	1 unit
Troli untuk Memberi Makan	1 unit
Dukungan Tambahan Depan	1 unit
Perangkat Uncoiler + Unwinding	1 Set
Mesin Leveling rol enam lapis + Sistem pembersihan otomatis rol yang berfungsi	1 unit
Mesin Laminasi Film sisi atas	1 unit
Looper Pendek	1 unit
Perangkat Pemandu Sisi	1 unit
Jepit Pengukur Panjang NC	1 unit
Mesin Pemotong Terbang	1 unit
Mesin Pengangkut	1 unit
Mesin Penumpukan Produk	1 unit

Spesifikasi Teknis Mesin Potong Panjang

Bahan baku	BAJA CRC
Ketebalan	0,4-3,0 mm
Lebar	≤1500mm
Berat kumparan	≤ 20T
Panjang	500-6000mm
Toleransi panjang	L=2m≤±0,3mm（2,0mm）
Toleransi diagonal	L=2m≤±0,5mm（2,0mm）
Kecepatan	0~80m/mnt (Pengaturan kecepatan tanpa langkah)
Lewati kecepatan	0~15m/menit
Kontrol	Kontrol konversi frekuensi AC

Fitur Tentang Mesin Potong Panjang Dengan Fly Shear

Efisiensi tinggi adalah salah satu fitur paling menonjol dari lini CTL ini. Melalui desain dan penerapan alat geser terbang, alat ini mewujudkan pemotongan tanpa henti selama pergerakan strip berkecepatan tinggi, sekaligus memiliki alat pengukur panjang, alat geser terbang memastikan keakuratan pemotongan.
Mesin Potong Ke Panjang KINGREAL mengadopsi roller berlapis krom, roller berlapis karet, agregat pneumatik, dan komponen lainnya untuk melindungi permukaan baja.
Efek leveling presisi tinggi. Lini produksi CTL dapat dilengkapi dengan 21 set rol untuk perataan presisi tinggi atau perangkat mesin perataan ganda untuk pelepasan dan perataan kumparan logam, yang dapat memberikan pelanggan lembaran logam yang lebih rata dan berkualitas tinggi.
Loop Bridge dapat dipilih atau dihindari, sepenuhnya sesuai dengan kebutuhan produksi pelanggan dan pemanfaatan area aktual pabrik, yang dapat membuat Mesin Potong Ke Panjang lebih kompak, menghemat ruang lantai, dan mengurangi pemrosesan sekunder di pabrik. Ini adalah pilihan yang baik bagi banyak produsen kecil.
Penyediaan alat pemangkas merupakan fitur tambahan utama untuk memotong tepi strip logam sebelum dipotong. Alat pemangkas menghilangkan gerinda, ketidakteraturan, atau material berlebih dari tepi strip logam, memastikan tepi lembaran akhir halus dan rapi. Berbagai macam lebar dan ketebalan strip dapat ditangani, sehingga meningkatkan keserbagunaan dan kemampuan beradaptasi alat berat.

Fitur Tentang Perangkat Fly Shearing Di Jalur CTL

Sistem kontrol sinkronisasi:

Amajusistem kontrol servo atau sistem kontrol sinkronisasi digunakan untuk memastikan ttopi alat geser terbang disinkronkan dengan kecepatan gerak strip logam.

Sistem kendali mampu memantau dan mengatur kecepatan pahat secara real time untuk mengakomodasi panjang pemotongan yang berbeda adan kecepatan strip.

Bahan alat berkekuatan tinggi:

Pisau biasanya terbuat dari baja paduan berkekuatan tinggi atau bahan tungsten karbida dengan kekerasan tinggi dan ketahanan aus untuk memastikan masa pemotongan yang lama dan kualitas pemotongan yang konsisten.

Bentuk dan desain sudut pisau juga dioptimalkan untuk mengurangi ketahanan pemotongan dan meningkatkan hasil pemotongan.

Desain keseimbangan dinamis:

Pisau dan pemegang alat pada perangkat geser terbang memiliki desain yang seimbang secara dinamis untuk memastikan kelancaran pengoperasian dalam gerakan kecepatan tinggi, mengurangi getaran, dan meningkatkan akurasi pemotongan dan masa pakai peralatan.

Mekanisme panduan presisi:

Dilengkapi dengan mekanisme pemandu presisi tinggi untuk memastikan alat geser terbang selalu menjaga jalur dan posisi pemotongan yang benar selama proses pemotongan, sehingga meningkatkan akurasi pemotongan.
