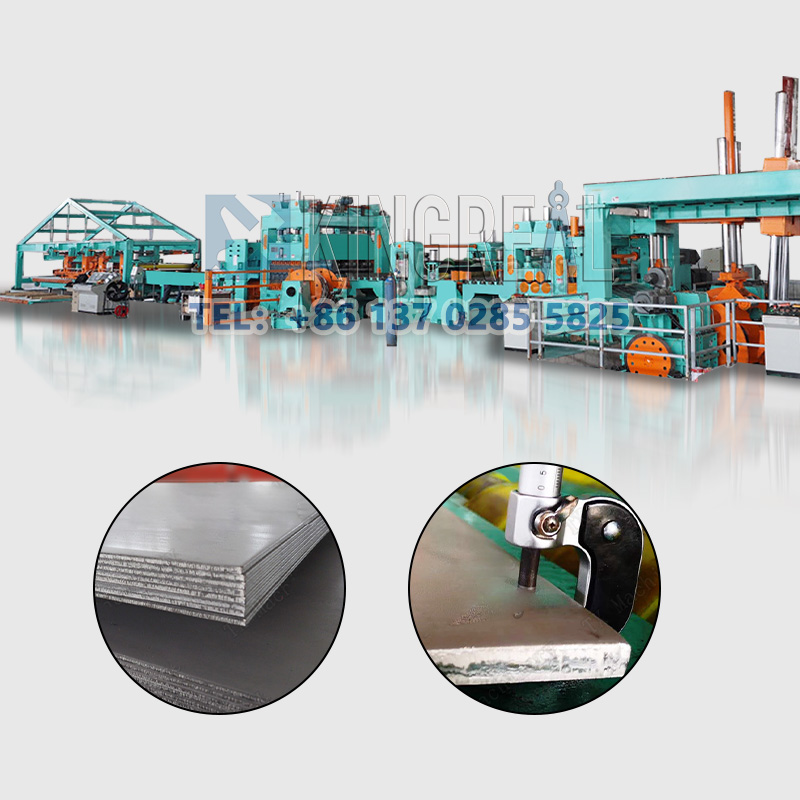

Pengukur Berat Dipotong Menjadi Garis Panjang - 2024 KINGREAL dirancang untuk memproses gulungan logam berat dengan ketebalan 6-25mm dan memotongnya menjadi lembaran logam berukuran tepat.
Garis Potong Menjadi Panjang Pengukur Berat - 2024 KINGREAL STEEL SLITTER dapat menyediakan garis potong memanjang, mesin potong memanjang berkecepatan tinggi, garis potong memanjang sederhana dan mesin potong memanjang pengukur berat ini, yang dapat memotong secara presisi ke panjang baja canai panas, baja canai dingin, baja tahan karat, baja silikon, dan kumparan logam lainnya dengan perangkat penumpukan otomatis untuk proses produksi yang sepenuhnya otomatis.
Karena kekuatannya yang tinggi, ketangguhan yang baik, pemrosesan dan pembentukan yang mudah serta kemampuan las yang baik, kumparan lembaran logam tebal banyak digunakan di berbagai bidang industri, untuk memenuhi kebutuhan berbagai industri. Permintaan Garis Potong Ke Panjang Pengukur Berat semakin meningkat, pemrosesan kumparan lembaran logam tebal untuk kebutuhan peralatan yang lebih tinggi, mulai dari peralatan uncoiling, leveling hingga geser dan susun. Persyaratan untuk rentang penahan beban jauh lebih tinggi dibandingkan dengan ketebalan lembaran logam lainnya.
KINGREAL STEEL SLITTER Pengukur Berat Garis Potong Ke Panjang dirancang khusus untuk memproses kumparan dengan kisaran ketebalan hingga 6-20MM dengan decoiler, pelurus, pengukur, mesin potong memanjang, dan penumpukan.
|
Nama |
Detil |
|
Bahan mentah |
Q235 SDM |
|
Ketebalan lembaran |
5.0～20.0mm |
|
Lebar lembaran |
900～2000mm |
|
Lebar jaring masukan mesin |
2000mm |
|
Diameter luar kumparan |
Φ1000~Φ2200mm |
|
Diameter dalam kumparan |
Φ550~Φ760mm |
|
Berat koil maksimum |
30T |
|
Panjang susun |
1000~12000mm |
|
Akurasi keputusan |
≤±1.5mm/3M |
|
Akurasi diagonal |
≤±1.5mm/3M |
|
Akurasi leveling |
≤±2.0mm/M |
|
Kecepatan operasi |
0~25m/menit |
|
Kekuatan total |
~500KW |
|
Ketinggian pusat mesin |
1000mm |

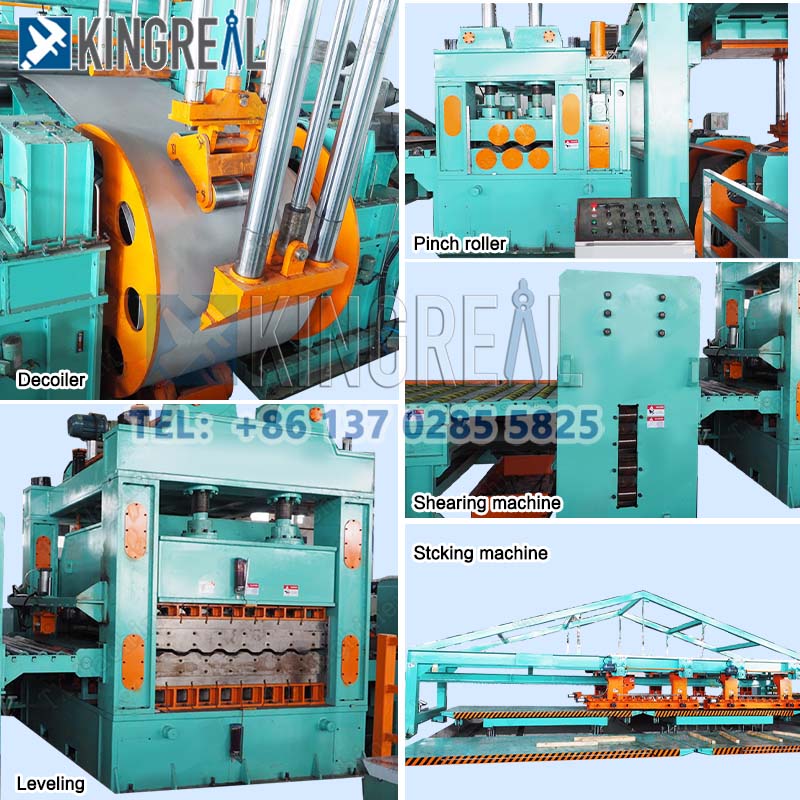

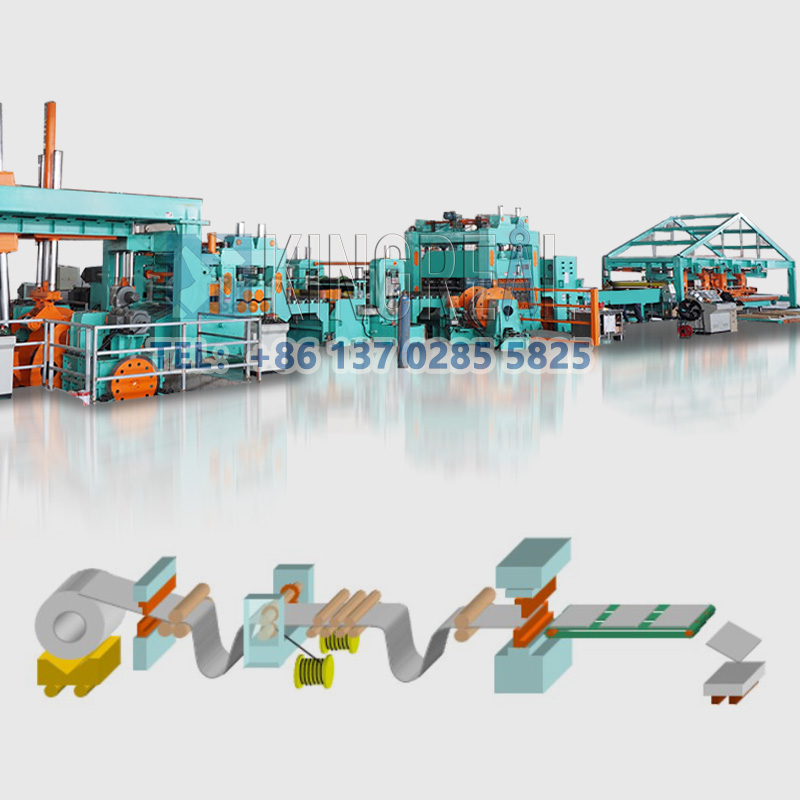

Decoiler Hidraulik-- Mesin Pilot Hidraulik Rangka--Mesin perata tujuh gulungan--Pemangkas kepala ganda -- Kolektor Scarp -- Mesin perata sebelas gulungan -- Alat pengukur pneumatik -- Pengumpan tailboard -- Mesin pemotong hidraulik -- Mesin susun
a.Kapasitas: 30T
b.Spesifikasi Rem : 4-DBH205
c.bahan rangka pengangkatan stroke 650mm (angkat langsung ke reel, bisa sampai material steel liner dilepas)
d.Mengadopsi mekanisme tipe tekanan atas kerucut ganda bantalan ganda untuk menjepit kumparan baja, pergerakan ujung kedua dasar mesin digerakkan oleh silinder hidrolik dan memiliki fungsi pemusatan penggerak simultan, spindel di ujung kedua uncoiler dirancang dengan perangkat rem cakram pneumatik.
Ini mengadopsi struktur penjepitan dan pengumpanan dua rol dan perataan lima rol. Motor menggerakkan rol atas dan bawah melalui peredam dan kotak distribusi melalui poros penghubung universal, rol atas yang menyesuaikan dan menekan untuk pengumpanan dilakukan oleh silinder hidrolik, dan rol atas yang menyesuaikan dan menekan untuk meratakan dilakukan oleh tenaga listrik. Mengingat operasi sinkron dari mesin pra-sekolah dan host leveling, kontrol motor dikendalikan oleh sistem kontrol DC seri PARKER590C Amerika. Poros penghubung universal mengadopsi poros universal industri pabrik.
Diameter rol perata: Φ220mm
Jarak gulungan perataan: 260mm
Jumlah Rol : 2+5 Rol
Bahan roller: Baja tempa GCr15 dengan pengerasan temper dan frekuensi menengah (HRC60)
Tenaga motor utama: 132KW DC
Kekuatan motor untuk penyesuaian: 2-7,5KW
Peredam Utama: JZQ850
Peredam penyetelan: 2-BWY4 Pengurangan ayunan
a.Fungsi: Mencegah lembaran menjadi tidak berbentuk saat dijalankan, dan mengatur lembaran ke dalam mesin utama perata. Ini terdiri dari basis mesin, roller pembatas, perosotan kursi pendukung, roller pemandu, dan perangkat penyetel. Rol pemandu vertikal disediakan di kedua sisi arah lebar lembaran, dan rangka rol pemandu dipasang pada masing-masing slide, yang menggerakkan slide pada kolom pemandu ke arah lebar lembaran melalui motor melalui pembayaran mur batang kawat, sehingga dapat beradaptasi dengan lebar lembaran yang berbeda. Penyesuaiannya bermotor.
b.Rentang penyesuaian: 900~2000mm
Bahan rol pemandu: Gcr15(HRC60)
Motor penyesuaian: 2~3KW
Peredam penyesuaian: 2-WPDKS135Peredam cacing
Fungsi: Mesin geser terutama menyelesaikan tugas pemotongan kepala, pemotongan ekor, pemangkasan samping, pemotongan memanjang, dan pemotongan memanjang.
Kemampuan beradaptasi material: Sangat cocok untuk pelat baja dengan ketebalan dan bahan berbeda, seperti baja karbon biasa, baja paduan rendah berkualitas tinggi, baja paduan, baja pipa, dan pelat baja tahan karat.
Tingkat otomatisasi: seluruh proses bekerja secara otomatis, mengurangi operasi manual dan meningkatkan efisiensi produksi.
Pengukuran akurat: dengan pengukuran presisi tinggi untuk memastikan ukuran pemotongan yang akurat.
Penyesuaian Celah Pisau Geser: Celah sisi pisau geser dapat disesuaikan untuk memastikan kualitas pemotongan.
a.Model: Rem hidrolik
b.Pukulan per menit: 8~12 kali
c.Bahan pisau: Cr12Mov
d.Daya Motor: 55KW
Stasiun pemberian makan:
a.Terdiri dari rangka, meja roller ayun, konveyor roller konveyor, dan unit daya. Fungsinya untuk memasukkan pelat datar ke dalam mesin pelempar.
b.Motor: 7.5KW
c.Peredam: Peredam ayunan BWY4
Pengumpan utama:
a.Terdiri dari basis mesin, plakat, penggeser, roller lempar, dan unit daya. Melempar material roller atas yang mengangkat dan menurunkan untuk implementasi pneumatik. Transmisinya mekanis. Fungsinya untuk memasukkan piring ke dalam meja pekarangan.
b.Motor: 7.5KW
c.Peredam: Peredam ayunan BWY4
Meja Susun: Terdiri dari pelat baja dan bagian baja yang dilas menjadi satu. Fungsinya untuk menumpuk pelat datar yang telah dikalibrasi. Panjang 12 meter.
Stocker pneumatik: Terdiri dari satu set alat perata batas memanjang dan tiga set alat perata batas melintang. Mekanisme pembatas dan penyesuaian dapat disesuaikan dengan lebar papan yang berbeda, dan penyesuaiannya dilakukan secara manual. Eksekusi perbaikan material adalah aktuator pneumatik.
 |
 |
 |
1. Berbagai layanan yang disesuaikan, sesuai dengan kebutuhan produksi pelat pelanggan untuk menyediakan desain gambar garis potong hingga panjang pengukur berat, dapat dikonfigurasi dengan pilihan.
2. Menyediakan berbagai konfigurasi untuk alat ukur berat yang dipotong memanjang, seperti troli pemuatan, perangkat pemangkasan, penumpukan otomatis, pemakaian otomatis, dll.; mewujudkan produksi yang sepenuhnya otomatis.
3. Menyediakan berbagai aksesori untuk memastikan stabilitas dan umur panjang alat pengukur berat yang dipotong memanjang;
4. insinyur jaminan layanan purna jual lokal, dapat memandu pemasangan alat pengukur berat yang dipotong memanjang di lokasi.
5. Layanan purna jual online 24/7, jawaban teknis.
1/ Berapa ketebalan maksimum pelat baja yang dapat dipotong oleh mesin potong memanjang?
KINGREAL STEEL SLITTER yang dipotong memanjang dapat memotong material logam dengan ketebalan berkisar antara 0,2 mm hingga 25 mm. Model spesifik yang direkomendasikan akan bergantung pada kebutuhan Anda.
2/Berapa lama bilah mesin yang dipotong memanjang bertahan?
Umur bilah mesin yang dipotong memanjang bergantung pada bahan yang dipotong dan frekuensi penggunaan. KINGREAL STEEL SLITTER juga menawarkan bilah baja paduan khusus untuk memperpanjang masa pakai.
3/Bahan apa yang cocok untuk memotong garis memanjang?
Mesin potong memanjang KNGREAL terutama cocok untuk baja, baja tahan karat, baja karbon, aluminium, tembaga, dan bahan logam lainnya.
4/Bagaimana jika mesin potong memanjang rusak?
Mesin potong memanjang KINGREAL STEEL SLITTER memiliki kualitas yang sangat dapat diandalkan. Jika ada bagian yang rusak, KINGREAL STEEL SLITTER akan memberi Anda suku cadang pengganti.
5/Jenis mesin potong memanjang apa yang Anda tawarkan?
KINGREAL STEEL SLITTER akan menyediakan mesin potong memanjang yang sesuai dengan kebutuhan proyek aktual pelanggan, termasuk bahan pemrosesan, ketebalan bahan, lebar, panjang, dan metode pemotongan. Dan KINGREAL STEEL SLITTER juga dapat melengkapi mesin potong memanjang dengan komponen khusus.
