Deskripsi Mesin Rewinding Coil Slitting 1650MM

KINGREAL SLITTER 1650MM Coil Slitting Rewinding Machine dirancang untuk menggorok dan menggulung berbagai jenis material, seperti baja, aluminium, GI, tembaga dan silikon. Garis menggorok koil ini adalah salah satu desain garis blanking yang paling umum dan akan memenuhi kebutuhan sebagian besar pabrik untuk menggorok pemrosesan koil. Ketebalan kumparan yang ditangani berkisar dari 0,3 mm-3 mm dan lebar hingga 1650 mm.

Anda juga dapat menemukan produk di bawah ini di situs web kami:

1. Mesin menggorok kepala slitter ganda

2. Mesin menggorok baja pelat berat 10-20MM

3. Kumparan dipotong memanjang

4. Lini produksi geser penyamarataan Decoiler

5. Lini produksi mesin berlubang logam

Spesifikasi teknis:

Proses kerja:

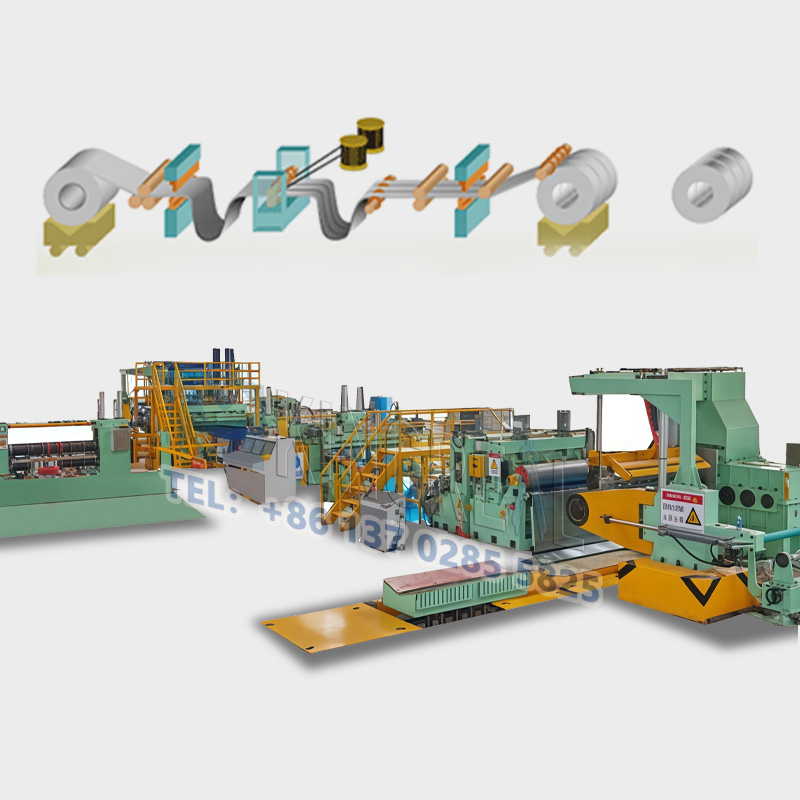

Kumparan pemuatan troli -- Pemusatan vertikal hidraulik pada decoiler -- Decoiler hidraulik -- Penjepit dan tuas -- Gunting kepala pelat -- Jembatan lingkar -- Mesin penggorok -- Stasiun tegangan -- Pemisah -- Mesin penggulung

Informasi Lebih Detail Mesin Pemotong Coil Baja:

Koil pemuatan troli

Struktur dan penggunaan: Digunakan untuk memberi makan uncoiler, mengangkut kumparan baja dari meja penyimpanan ke gulungan uncoiler, troli dikendalikan oleh motor hidrolik, dan pengangkatan dikendalikan oleh silinder hidrolik.

Mekanisme pengangkatan: silinder hidrolik dan struktur kolom geser empat pemandu, daya angkat yang disediakan oleh silinder, silinder untuk mendorong pengangkatan meja pembawa tipe V, untuk mencapai fungsi kumparan baja naik dan turun.

Mekanisme perjalanan: motor hidrolik dan struktur rel pemandu paralel, tenaga perjalanan disediakan oleh motor hidrolik, sehingga troli bergerak secara horizontal sepanjang arah aksial spindel uncoiler. Setiap ujung rel memiliki blok pembatas untuk mencegah troli tergelincir.

Dekoiler kantilever

Sebuah fungsi:

Membawa kumparan baja, memperluas dan mengencangkan diameter dalam kumparan, melepaskan gulungan dan melepaskan atau mendaur ulang kumparan.

Menopang pelat koil dan memberikan tegangan pada strip baja, terdiri dari rangka, spindel, gulungan ekspansi dan kontraksi, perangkat pelepas dan penekan, penyangga bantu, perangkat pengereman, dan bagian daya.

B.Konstruksi

a) Rangka utama: terbuat dari baja, pelat baja A3, dudukan bantalan tempa baja #45 setelah pengelasan, melalui perlakuan kualitatif anil tidak berubah bentuk;

b) Spindel: dibor dari baja bulat 40Cr dengan diameter lubang 85mm, ditempa lalu dihaluskan menjadi diameter permukaan kerja 190mm, kapasitas menahan beban 25 ton.

c) menaikkan dan mengecilkan gulungan: penggunaan bentuk gulungan ekspansi dorong-tarik tipe penggeser; empat pelat melengkung (baja No. 45), pasangan penggeser pemotong kawat, diameter ekspansi: Ф470mm-520mm (ditambah selongsong karet hingga mencapai Ф610mm); panjang kerja efektif gulungan 1650mm, mandrel keseluruhan untuk memastikan bahwa gulungan naik dan turun ketika konsentrisitas.

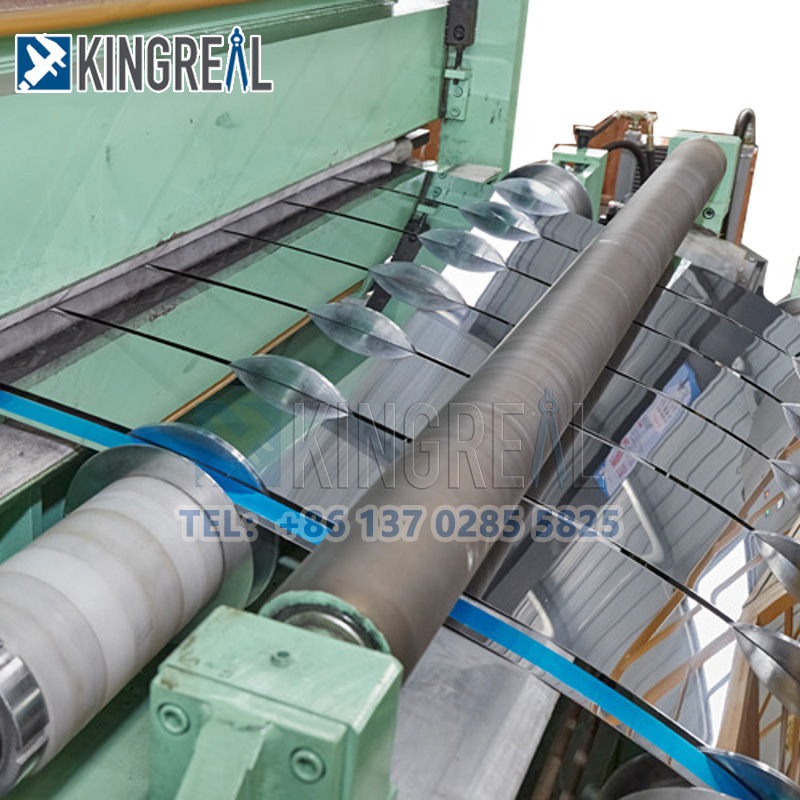

Mesin Pemotong Kumparan Berkecepatan Tinggi

Mengapa Memilih Kami？

◆ Keahlian produksi yang luas

Dengan lebih dari 20 tahun pengalaman produksi dan penjualan, KINGREAL adalah produsen berpengalaman yang mengkhususkan diri pada mesin slitting. Perusahaan ini telah berhasil memasok mesinnya ke negara-negara di seluruh dunia, termasuk Vietnam, Turki, Rusia, India, dan Uni Emirat Arab. diakui secara luas oleh klien.

◆ Kekuatan tim ahli

KINGREAL memiliki tim teknis, penjualan, dan produksi internalnya sendiri. Kami dapat menangani setiap langkah proses secara profesional, mulai dari penjualan dan produksi hingga pengiriman.

◆ Bantuan pasca pembelian ditawarkan

KINGREAL menawarkan layanan pemasangan purna jual online dan offline untuk menjamin pemasangan dan pengoperasian mesin yang benar.

Sumber daya online mencakup tutorial video dan panduan teknik online yang komprehensif; sumber daya offline melibatkan pengiriman insinyur KINGREAL ke pabrik lokal pelanggan untuk memberikan panduan instalasi di tempat.

KINGREAL Menyambut Semua Pelanggan Untuk Mengunjungi Kami!
