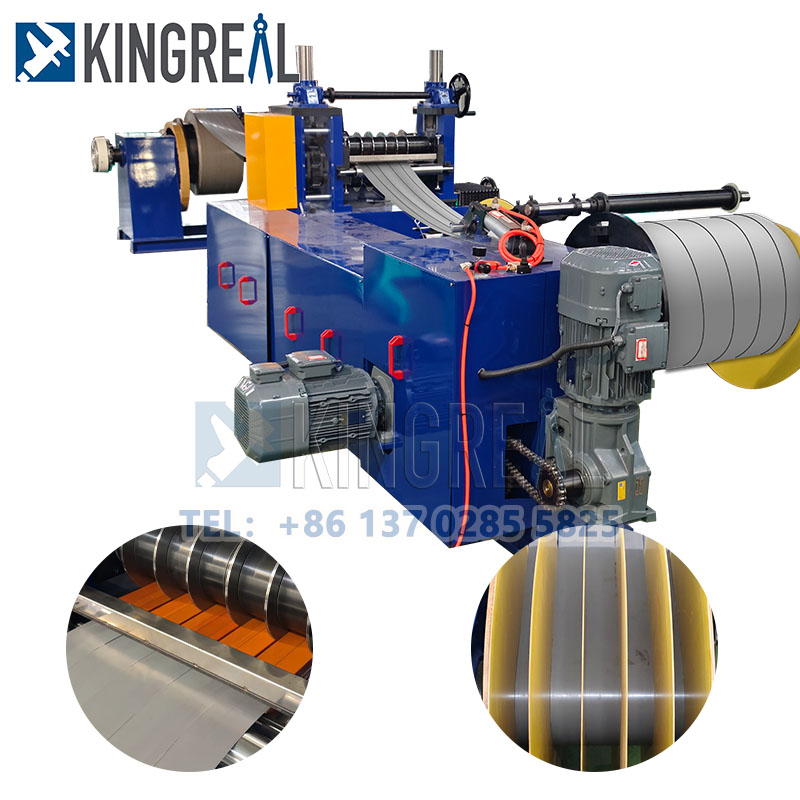

Kingreal Steel Slitter menawarkan aMesin celah kumparan sederhanauntuk pelanggan dengan anggaran yang lebih rendah. Garis celah kumparan sederhana ini terutama digunakan untuk menggorok kumparan lebar ke strip sempit yang disesuaikan dengan kebutuhan pelanggan dan kemudian memulihkannya ke jalur produksi.

Mesin celah kumparan sederhana ini dirancang untuk memenuhi kebutuhan pelanggan dengan persyaratan lebar presisi dan koil yang lebih rendah. Kingreal Steel Slitter juga menawarkan versi sederhana dari garis celah kumparan sederhana. Mesin celah kumparan sederhana ini meminimalkan persyaratan peralatan sambil tetap memenuhi kebutuhan garis celah kumparan sederhana.

Baik mesin celah kumparan sederhana dan mesin celah logam standar dapat memproses berbagai bahan logam, termasuk baja karbon yang berguling dingin dan lintasan panas, baja silikon, pelat timah, baja tahan karat, dan bahan yang dilapisi, dll, menyediakan celah yang tepat dan operasi otomatis.

Alur kerja mesin celah kumparan sederhana

Memuat koil → decoiling → cubit → geser → looping → panduan → celah → memo ulang memo → looping → ketegangan → recoiling → bongkar muat kumparan

Parameter garis celah kumparan sederhana

Model	Ketebalan material (mm)	Lebar material (mm)	Jumlah strip	Kecepatan	Berat kumparan	Komentar
Model 1	0.1-1	80-350	8-30	50-100	3	Parameter teknis dan konfigurasi peralatan dapat ditentukan sesuai dengan kebutuhan pelanggan
Model 2	0.2-2	80-350	6-30	50-150	3
Model 3	0.2-2	80-450	6-30	50-150	5
Model 4	0.2-2	80-650	6-30	50-150	7
Model 5	0.2-2	80-800	6-30	50-150	7
Model 6	0.1-1	500-1300	12-30	50-200	7/15
Model 7	0.3-2	500-1600	12-30	50-200	7/15
Model 8	0,3-3	500-1600	8-30	50-180	15
Model 9	0,3-3	900-1800	8-30	50-180	20
Model 10	1-4	900-1600	6-30	50-120	20
Model 11	1-6	900-1600	6-30	30-80	30
Model 12	2-12	900-1600	5-30	20-50	30

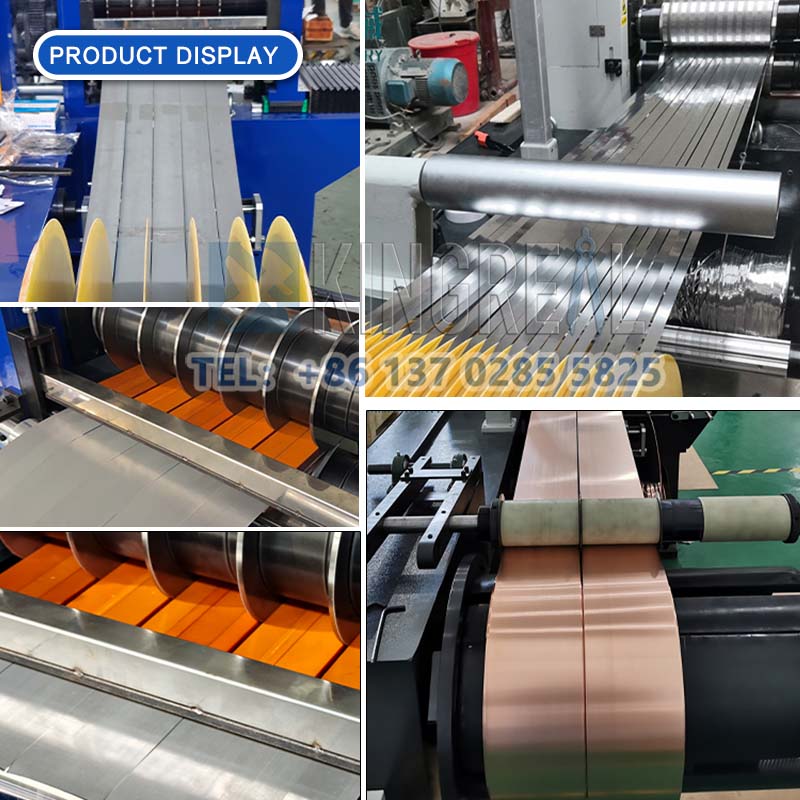

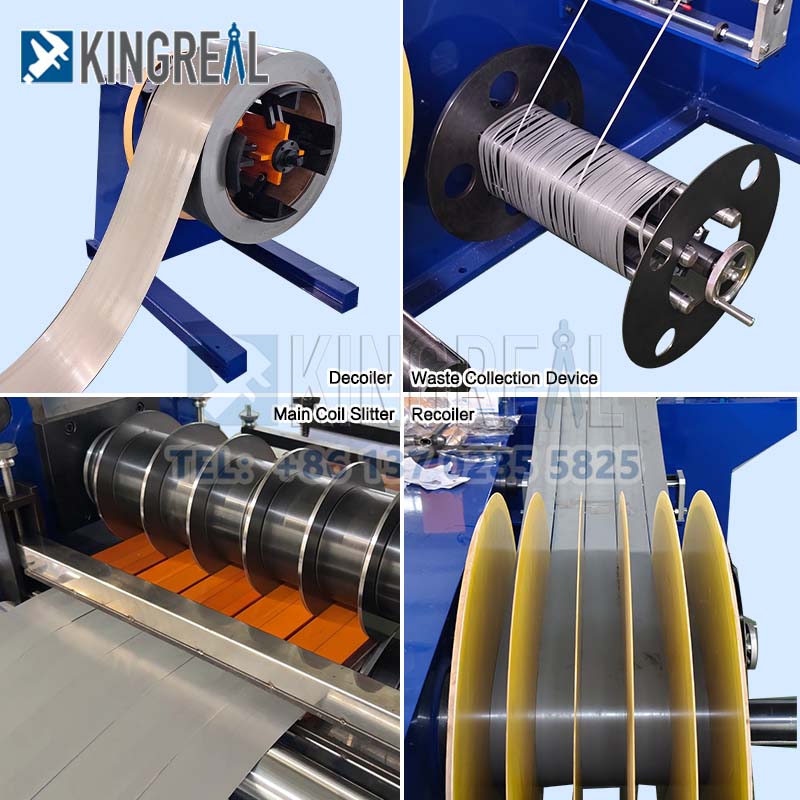

Komponen utama dari garis celah kumparan sederhana

A. Troli pemuatan kumparan hidrolik untuk mesin celah kumparan sederhana

1. Komponen utama: Struktur baja yang dilas, roda bergerak, empat kolom pemandu, poros penggerak, dll.

2. Beban maksimum: 10 ton, 1,1 kW motor pinwheel cycloidal, kecepatan perjalanan 6 m/menit.

3. Drive Hidraulik: Dapat mengangkat kumparan di bawah 10 ton ke atas dan ke bawah, dengan stroke maksimum 500 mm. Silinder Hidraulik: FA-φ125 mm (satu set).

B. Dekoiler Hidraulik untuk Garis Slitting Kumparan Sederhana

1) Komponen utama: Struktur baja yang dilas, empat bilah melengkung, dasar geser berbentuk baji, mandrel, pelat samping, bantalan, kursi bantalan, rem cakram pneumatik, dll.

2) Rentang ekspansi dan retraksi: φ460 mm hingga φ520 mm × 850 mm.

3) Beban maksimum: 10 ton.

4) Drive Hidraulik: Ekspansi dan Retraksi dilakukan oleh silinder hidrolik push-pull; Silinder hidrolik: FA-φ200 mm (1 set)

5) Daya motor: 4,0 kW motor pinwheel cycloidal + inverter, feed yang digerakkan rantai

6) Tekan Roller: Motor Pinwheel Sikloidal 1,1 KW

C. Lengan dukungan hidrolik untuk mesin celah kumparan sederhana

Tujuan: Mendukung lengan dekoiler utama dan meningkatkan inersia rotasi gulungan.

Struktur lengan tunggal, lift silinder hidrolik dan lebih rendah.

Selama lelah, lengan pendukung naik untuk mendukung lengan dekoiler; Selama pemuatan, lengan pendukung turun.

D. Peeler, tekan rol, geser hidrolik untuk garis celah kumparan sederhana

Struktur utama: pelat baja yang dilas

Roller tekan: φ250 × 1050mm, tabung mulus, lapisan karet poliuretan, 18.5kW motor konvensional dengan penggerak frekuensi variabel

Geser Hidraulik: Rangka pelat baja yang dilas, basis pisau baja cor

Pemotong: Blade Empat Sisi, Bahan: CR12MOV, Kekerasan: 60 ± 1

Drive Hidraulik: Silinder Hidrolik: FA-φ100mm, 2 set

e. Looping Pit and Bridge for Simple Coil Slitting Machine

Struktur utama: pelat baja yang dilas

Drive Hidraulik: CA-φ80mm, 1 set Kontrol Silinder Hidrolik Jembatan Peningkatan dan Menurunkan Jembatan

F. Panduan sisi manual untuk garis celah kumparan sederhana

1. Komponen utama: pelat baja, rakitan rol tekan, roda karet poliuretan, roda pegangan sekrup, penyesuaian listrik, dll.

2. Rol pemandu samping: Bahan: CR12MOV, suhu tinggi dipadamkan dan dimatikan, HRC 580-620, 2 rol di setiap sisi

G. Mesin celah untuk garis celah kumparan sederhana

1. Komponen utama: Struktur pelat baja, basis cor, gearbox sinkron, mekanisme pengangkatan, kopling kopling, sambungan universal, dll.

2. Poros pemotong: 40cr, φ140 x 1050mm, t-slot 28mm, pendinginan dan tempering frekuensi sedang, ground, kromium keras yang diobati, kedalaman slot 16mm.

3. Diameter luar pemotong: φ280mm (pembeli disediakan)

4. Metode Memperbaiki: Pengunci Pemotong Dengan Kacang

5. Satu braket penyesuaian diatur untuk memperbaiki strip kayu

6. Panel samping Pindahkan listrik, pengangkatan poros pemotong dan listrik lebih rendah secara serempak

7. Slitting Motor: 45kW AC Motor + Inverter

H. Pemotongan memo yang terpisah untuk mesin celah kumparan sederhana

Komponen utama: Struktur pelat baja yang dilas, rol pemandu

Winder memo dua sisi, mekanisme teleskopik, pelepasan otomatis, motor AC + penggerak inverter

Saya. Looping Pit and Bridge for Simple Coil Slitting Line

Bingkai utama: Struktur pelat baja yang dilas

Drive Hidraulik: Kontrol Silinder Hidrolik Jembatan Lift dan Bawah: CA-φ80mm (1 set)

J. Stasiun tegang pelat untuk mesin celah kumparan sederhana

Struktur utama: pelat baja, rol pemisah, karet PU

Pad penegakan: dilapisi wol

Roller: φ500mm, pelapis karet PU

Drive hidrolik: mengontrol peningkatan dan penurunan pelat; Silinder Hidraulik: FA-φ100mm (2 set)

k. Coiler hidrolik, ejector hidrolik untuk garis celah kumparan sederhana

Komponen utama: Struktur baja yang dilas, empat pelat baja, dasar geser berbentuk baji, mandrel, pelat samping, bantalan, balok bantalan, silinder hidrolik dorong-tarik, peredam gearbox, ejector hidrolik, rem pneumatik, dll.

Rentang Diameter Terbuka: φ480mm hingga φ508mm × 850mm

Silinder hidrolik push-pull: fa-φ150mm

Kapasitas beban maksimum: 10 ton

75kw AC Motor + Inverter

Lengan tekan Ø80mm, dapat diangkat secara hidrolik

l. Lengan dukungan hidrolik untuk mesin celah kumparan sederhana

Tujuan: Mendukung lengan coiler utama dan meningkatkan inersia rotasi coiler.

Struktur lengan tunggal, dapat diangkat secara hidrolik

Selama meluncur, lengan pendukung mengangkat ke atas untuk mendukung lengan coiler; Selama pembongkaran, lengan pendukung terangkat ke bawah.

M. Kereta pembongkaran hidrolik untuk garis celah kumparan sederhana

1) Komponen utama: Struktur baja yang dilas, roda perjalanan, empat kolom pemandu, poros penggerak, dll.

2) Kapasitas beban maksimum: 10 ton, 1.1kW motor pinwheel cycloidal, kecepatan perjalanan: 6 m/menit.

3) Drive Hidraulik: Mampu mengangkat gulungan hingga 10 ton, dengan stroke maksimum 500 mm. Silinder Hidraulik: FA-φ125mm, satu set.

Sistem N. Hydraulic untuk Mesin Celah Koil Sederhana

Komponen utama: 300 kg tangki oli pelat baja yang dilas, berbagai katup hidrolik, dan papan sirkuit oli.

Daya penggerak hidrolik: E-Class 11 kW motor, 30 mL perpindahan, tekanan normal: 70 kg/cm², tekanan maksimum: 140 kg/cm².

Hai. Sistem Kontrol Listrik untuk Garis Slitting Gulung Sederhana

1) Satu konsol kontrol utama dan dua lemari kontrol tambahan memfasilitasi pemuatan dan pembongkaran kumparan.

2) Catu Daya: Tiga Fase 380V ± 10%, 50Hz ± 1Hz

3) Komponen dan Aplikasi Utama: Seluruh garis terdiri dari konsol kontrol utama, konsol kontrol tambahan untuk dekoiler, konsol kontrol tambahan untuk recoiler, dan kabinet kontrol listrik. Seluruh garis celah kumparan sederhana menggunakan kontrol terpusat. Konsol kontrol utama memiliki tampilan digital, penyesuaian kecepatan tinggi dan rendah, pemberian makan manual, celah kontinu, dan fungsi alarm kesalahan. Semua komponen diimpor atau dari merek domestik terkenal. Sistem kontrol layar sentuh memfasilitasi pengaturan dan penyesuaian kecepatan dan parameter lainnya. Ini dapat dengan mudah beralih antara mode manual, berdiri sendiri dan otomatis, dan dapat memantau status kerja setiap komponen kapan saja untuk memastikan operasi keseluruhan yang aman dan efisienGaris celah kumparan sederhana.
